蔡司 EVO扫描电子显微镜

蔡司 EVO扫描电子显微镜

  • 所属分类:扫描电子显微镜
  • 浏览次数:
  • 发布日期:2020-11-23 18:06:11
  • 产品概述
  • 性能特点
  • 技术参数

蔡司 EVO 系列

模块化的 SEM 平台适用于直观操作、例行检测和研究应用

EVO系列将高性能的扫描电镜和直观的、友好的用户界面体验结合在一起, 半导体测量,同时能够吸引经验丰富的用户以及新用户。无论是在生命科学, 材料科学, 或例行的工业质量保证和失效分析领域,凭借广泛的可选配置, EVO 都可以根据您的要求量身定制。

1.显微镜中心或工业质量保证实验室的多功能解决方案

2.不同的真空室大小和可满足所有应用要求的载物台选项-甚至是大型工业零部件样品

3.使用LaB6灯丝,能够得到优异的图像质量

4.对不导电和无导电涂层的样品的成像和分析性能出色

5.可以配置多种分析探测器用于满足各种显微分析应用的需求

优势

扫描电子显微镜

便捷的可用性

SmartSEM Touch可以通过使用您的指尖与其进行交互式工作流程控制。它简单易学, 大大减少了培训所付出的努力和成本,甚至新用户在几分钟内也能够捕捉令人惊叹的图像。此用户界面还支持需要自动化工作流程以执行可重复检查任务的工业操作员。

扫描电子显微镜

 优异的图像质量

EVO 擅长于对未经处理和没有导电涂层的样品获取高质量的数据。EVO 还允许样品保留其原始状态, 维持含水和重污染样品的数据质量。此外当成像和微量分析面临挑战时,选用LaB6灯丝则能够给予更好的分辨率、 对比度和信噪比。

扫描电子显微镜

EVO 能够与其它设备相关联

EVO可以作为半自动、多模式工作流程的一部分,通过重新定位感兴趣区域,并以多种方式收集数据,形成信息的完整性。将光学和电子显微镜图像合并起来进行材料表征或零件检验,或者将 EVO 与蔡司光学显微镜相关联,进行关联颗粒度分析。

适合更多用户操作

对于经验丰富的以及新手用户操作都很方便

在实际的实验室环境中,SEM 的操作通常是显微镜专家的专属领域。但是对于非专家级用户来说,操作SEM就变得具有挑战,比如学生、受训者或质量工程师,他们往往也需要从 SEM获取数据。 EVO 则同时考虑了这两类用户的需求,用户界面选项既能满足有经验的显微镜专家也能满足非专业用户的操作需要。

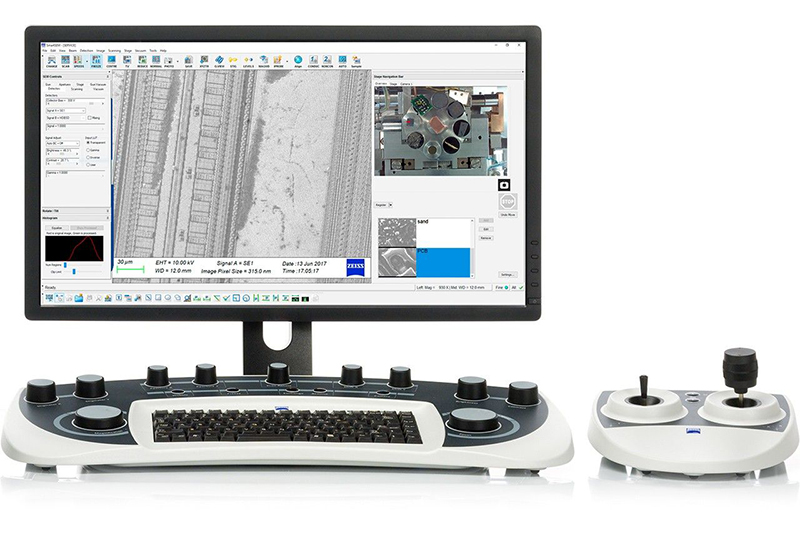

专家用户

优选用户界面: SmartSEM

专家用户可以获取以及设定成像参数和分析功能。

扫描电子显微镜

 新手用户

优选用户界面: SmartSEM Touch

新手用户可以使用预定义的工作流程和常用的一些参数-非常适合初学者。

扫描电子显微镜

智能导航与成像

大大提高样品的测试效率,以及更多的数据产出

扫描电子显微镜

蔡司导航相机

相机可以安装在仓室前方, 以监测样品与背散射探测器以及物镜底端之间的相对位置(仓室相机);或安装在真空室仓门上方 (导航相机), 利用俯视图查看样品台上样品的摆放位置。此视图可用于设置从光学显微镜图像中识别出的预定义位置, 并在整个样品测试过程中轻松导航。

扫描电子显微镜

自动化智能成像

EVO实现了对样品批量自动、无人值守的图像采集。蔡司自动化智能成像非常适合例行检测。它使用户能够自定义边界区域,自动生成所需的视图或放大倍数确定的感兴趣区域,并开始自动获取图像。自动化智能成像将大大提高样品的测试效率,以及更多的数据产出。

将您的研究提升一个层次

使用六硼化镧电子发射器能够获得更好的图像

六硼化镧阴极相较于传统的钨发夹灯丝所发射的电子能够保证您额外所需要的图像质量。这种优势体现在以下两个方面:

在相等电子探针尺寸 (即分辨率) 下, 有更多探针电流可供使用, 从而使图像导航和优化更容易

在相等的探针电流 (信噪比) 下, 光斑直径要小得多, 从而提高了图像分辨率

扫描电子显微镜

低加速电压下高放大倍率的催化剂粒子 (左: 使用钨灯丝, 右: 使用LaB6灯丝)

当在具有挑战性的成像条件下, 使用LaB6灯丝的用户将有高达10倍的光束亮度, 从而提高了图像分辨率和对比度。

低加速电压下高放大倍率的催化剂粒子 (左: 使用钨灯丝, 右: 使用LaB6灯丝)

当在具有挑战性的成像条件下, 使用LaB6灯丝的用户将有高达10倍的光束亮度, 从而提高了图像分辨率和对比度。

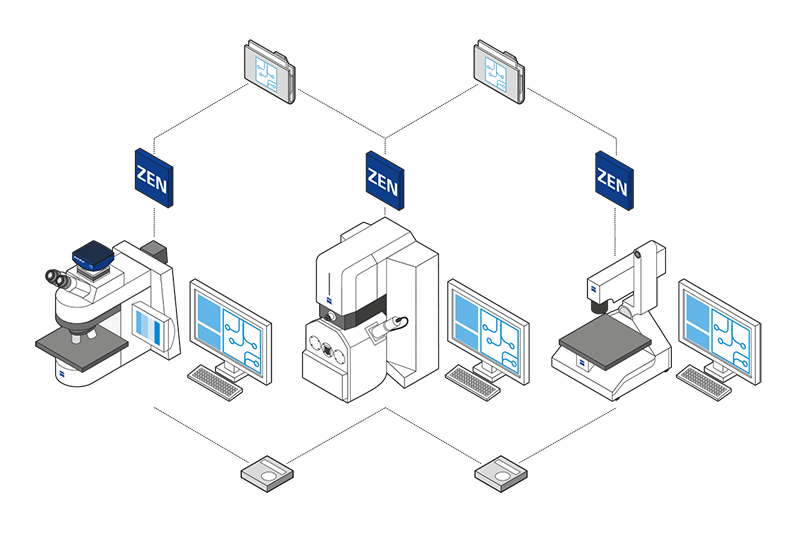

EVO 能够与其它设备相关联

工作流程自动化和关联显微镜的好处

扫描电子显微镜

由于蔡司是各种类型显微镜和计量系统的优良供应商, 所以您还可以将EVO 与蔡司其它解决方案相结合,使其功能能够发挥得更好。

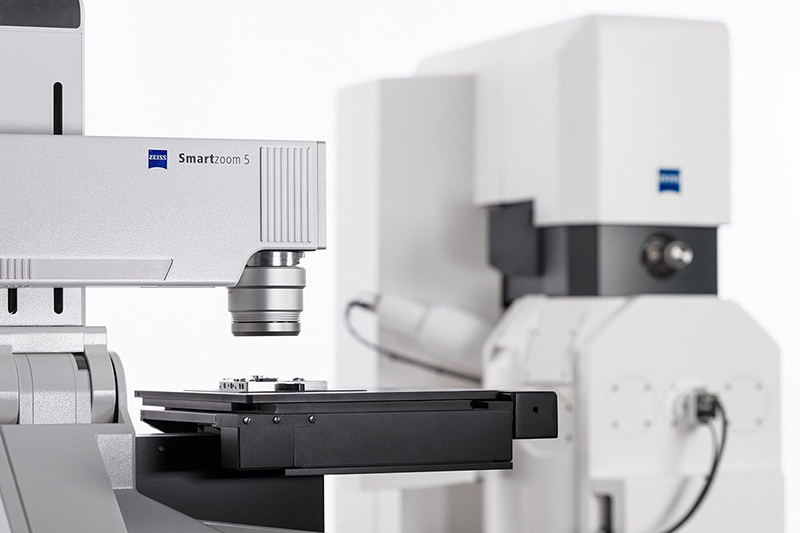

通过使用Shuttle & Find(蔡司关联显微镜的软硬件部分),您可以在(数码)光学显微镜和 EVO 之间建立一个高效的多模式联用的工作流程。将光学显微镜独特的光学对比方法与同样独特的扫描电镜成像和分析方法相结合, 获得互补的数据, 从而更清楚地去了解样品的材料、质量或失效机理。

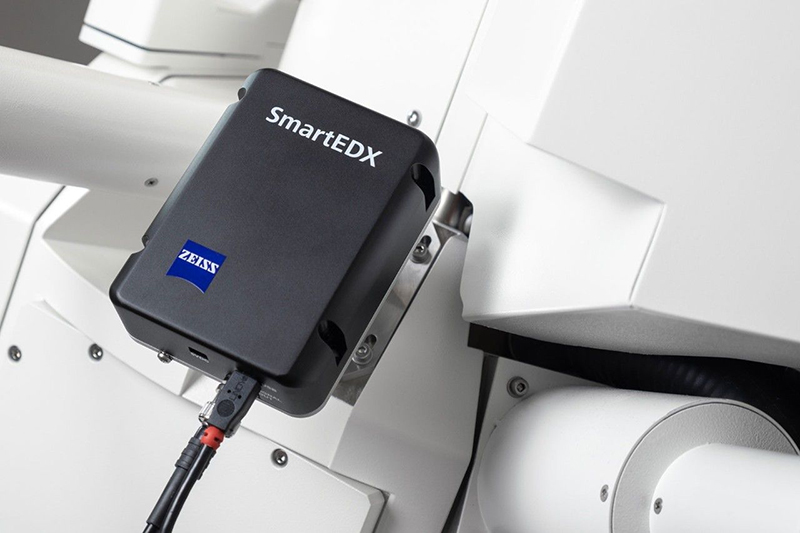

蔡司 SmartEDX

用于常规SEM显微分析应用的一体化EDS解决方案

如果单采用SEM成像技术无法全面了解部件或样品,研究人员就会借助能谱仪(EDS)来采集元素化学成份的空间分布信息。

扫描电子显微镜

1.针对常规显微分析应用进行了优化

 SEM和EDS的搭配使用必须经过谨慎细致的考量。EVO上的SmartEDX非常适用于常规显微分析应用,尤其对于数据重复性要求高的客户而言更是理想的选择。它在129 eV能量分辨率和1-5 nA探头电流(典型的EVO工作条件)下具有很高的通量。得益于氮化硅窗口的优异透过率, SmartEDX更适合于探测到来自轻元素的低能X射线。

扫描电子显微镜

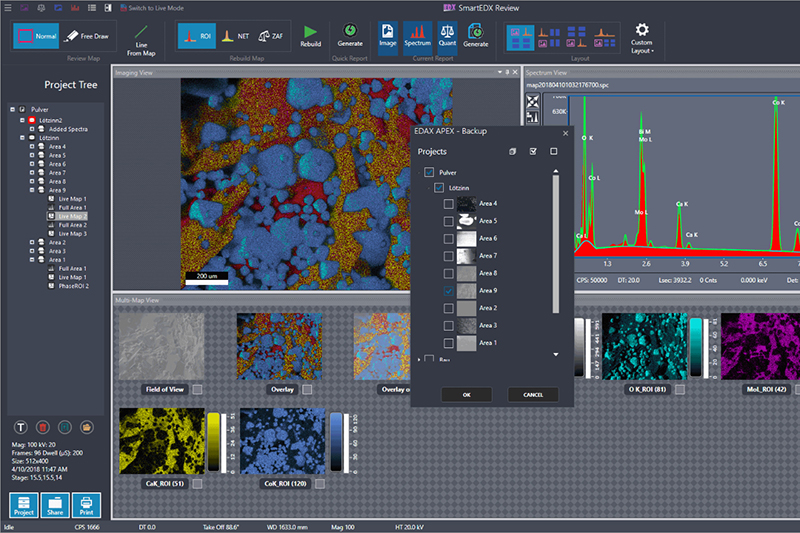

2.工作流程引导的图形用户界面

 SmartEDX旨在提高多用户环境中的易用性和工作流程重复性。与其他蔡司工作流程引导的软件解决方案(如:SmartSEM Touch,ZEN core或EVO 的Shuttle&Find)一样,SmartEDX软件易于学习,使用直观,并有助于确保在SEM上执行分析任务的重复性,尤其是在多个操作者使用该系统的环境中。

扫描电子显微镜

3.全方位的蔡司服务和系统支持

SmartEDX由蔡司提供全方位支持,因此该EDS解决方案非常适合那些希望精简分析设备供应商数量的客户。所有安装、预防性维护、保修、诊断和维修、备件物流以及整个系统服务合同中的内容均由蔡司全面负责,为您的SEM分析解决方案提供一站式的的支持。

EVO 系列

真空室尺寸选择



蔡司EVO 10

蔡司EVO 15

蔡司EVO 25




选择 EVO 10(可选配BSDEDS)是您想以一个非常实惠的价格购买扫描电子显微镜的切入点。即使这个EVO真空室很小,它也不同于台式电镜。您现在在 EVO 的投资保证了您已经为将来需要更多空间和端口的应用做好了准备。



EVO 15 充分展示了 EVO 家族的灵活性概念, 并擅长于分析应用。选择 EVO 15 更大的真空室, 并增加对不导电样品或零件的成像和分析的可变压力模式, 你将有一个多功能多用途的显微镜设备或者工业质量保证实验室的解决方案。

EVO25 是工业的主力解决方案, 它有足够的空间以容纳甚至更大的部件和组件。可选的 80 mm Z 轴行程载物台可进一步扩展 EVO 25的功能, 它可以处理重量高达2公斤的样品甚至倾斜。此外, 大的真空室将能够容纳多个分析检测器以满足苛刻的微量分析应用需求。

MAX样品高度

100 mm

145 mm

210 mm

MAX样品直径

230 mm

250 mm

300 mm

电动载物台行程XYZ



80 x 100 x 35 mm



125 x 125 x 50 mm

130 x 130 x 50 (80) mm

高真空模式 (HV)
导电样品质量的成像与分析

可变压力模式 (VP)

不导电且不喷涂导电层样品的高质量成像和分析

扩展压力模式 (EP)
含水或被污染的样品在其自然状态下成像
